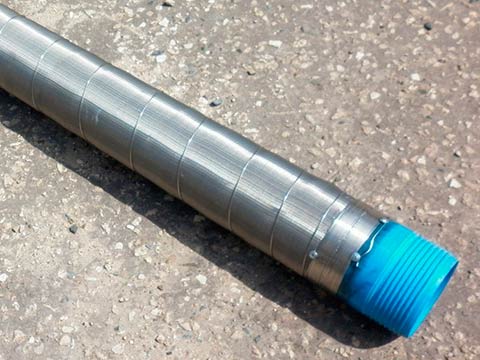

Скважинный фильтр

Скважинный фильтр устанавливается в продуктивном пласте скважины и предназначен для фильтрации добываемого продукта от посторонних включений, предотвращения разрушения призабойной зоны, выноса песка и других механических примесей из скважин. Применение скважинных фильтров снижает износ насосно-компрессорного оборудования, трубопроводов, сохраняет экологию недр.

Заказать оборудование

Описание

Сетчатые противопесочные фильтры для скважин с открытым забоем

Преимущества

Защищенность фильтроэлемента от механических воздействий при транспортировке.
Сохранение фильтрующих свойств при любых изгибных нагрузках во время прохождения интервалов с большой интенсивностью искривления ствола скважины.
Надежность в эксплуатации.
Большая фильтрующая способность. (поверхность)
Минимальное гидравлическое. сопротивление фильтроэлемента.
Долговечность использования.
Меньшая металлоемкость

Особенности

Диаметр фильтра определяется диаметром трубы.
Длина фильтра до 12 м.
Длина фильтрующей части до 10 м.
Величина ячейки фильтрующей сетки от 0,05 мм.
Равномерное распределение флюида по поверхности фильтрующей сетки из-за наличия дренажных сеток.

Конструкция

Скважинный фильтр представляет собой стальную перфорированную трубу (обсадную, НКТ). Отверстия в трубе при монтаже фильтра, в зависимости от способа промывки скважины, могут быть заглушены алюминиевыми или пластиковыми резьбовыми пробками, которые обеспечивают герметичность фильтра при давлении в 5 МПа. На поверхности трубы уложены три слоя сетки из нержавеющей, химически стойкой стали. Дренажные сетки обеспечивают равномерное распределение жидкости или газа по всей поверхности фильтра. Слой фильтрующей сетки, расположенной между дренажными сетками, имеет мелкую ячейку. Поверхность фильтра покрыта защитным кожухом из перфорированного нержавеющего листа, либо просечно-вытяжного листа, чаще используемого в фильтрах на воду с большим дебетом.
